SERIE POSTEMEL - GAMA VIENTOS : ALISIO, SIROCO, MISTRAL , CÉFIRO Y EOLO
La series, pueden ser ampliadas en cuanto a armados, alturas y esfuerzos baja demanda del cliente.
En la siguiente tabla, reflejamos como se designan las torres de estas Gamas y sus series :
GAMA DE TORRE : ALISIO, SIROCO, CEFIRO , MISTRAL, EOLO
ALTURA : Altura de fuste o altura útil para torres monobloques o cuatripatas
Armado : T - Armado simple circuito en triangulo o Tresbolillo
H - Cúpula superior si contiene la letra
2 dígitos para designar la distancia vertical entre armados
Letra a,b,c para designar longitud de los armados
CEFIRO - 60 - 17 - DH -2.0 - 2.0 - 2.10 - 2.90
Serie Compañías distribuidoras o de transporte 45 kV - 220 kV
E-DISTRIBUCIÓN REDES ELÉCTRICAS
E-Distribución Redes Eléctricas, antigua Endesa / Enel, se une a la adaptación de sus líneas con apoyos de norma propia para tensiones superiores a 30 Kv según norma LNE008 “Norma de apoyos de celosía para líneas eléctricas de A.T. de tensión nominal superior a 30 Kv”.
La definición de un tipo de apoyo quedará establecida por un conjunto de letras y números que nos indican su tipología y altura.
La forma de designar estos apoyos se describe en el apartado 5 de la LNE008, dando lugar a una gran diversidad de estos con las combinaciones de las siguientes tablas:

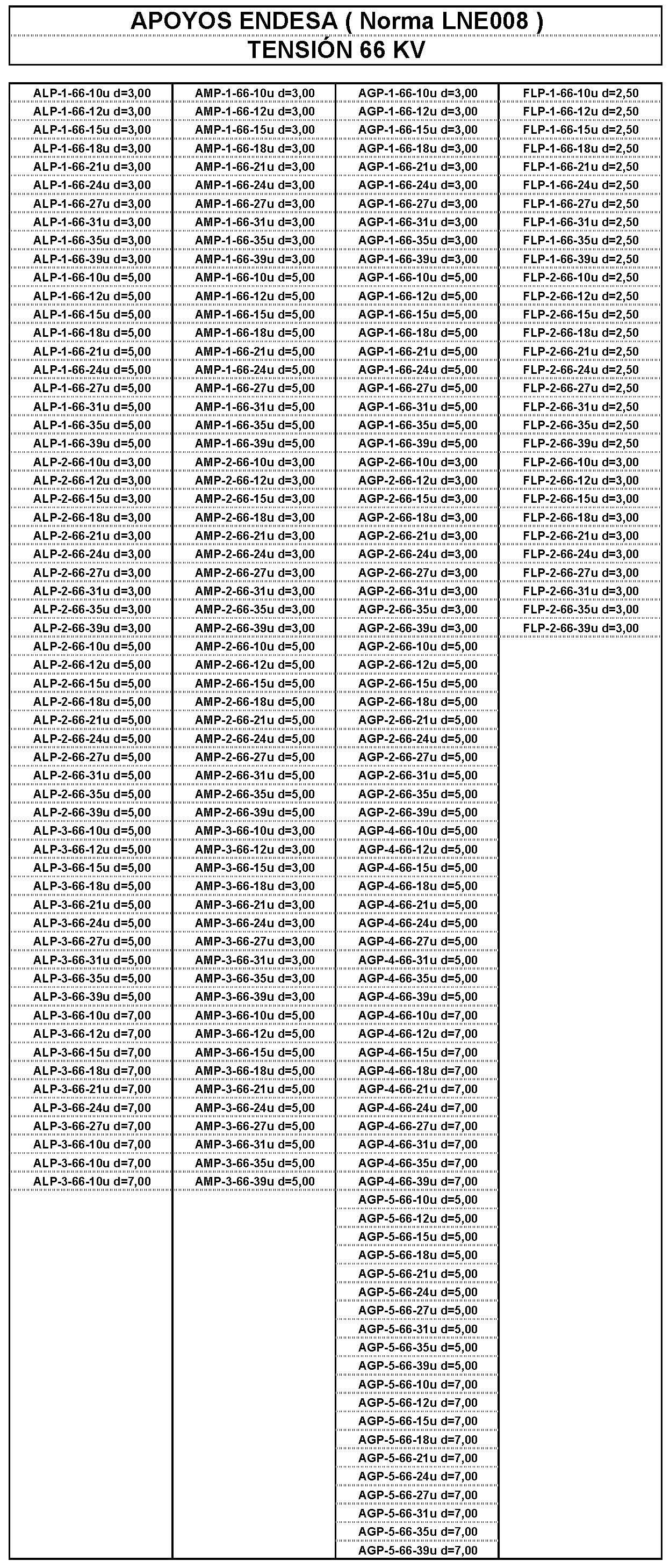

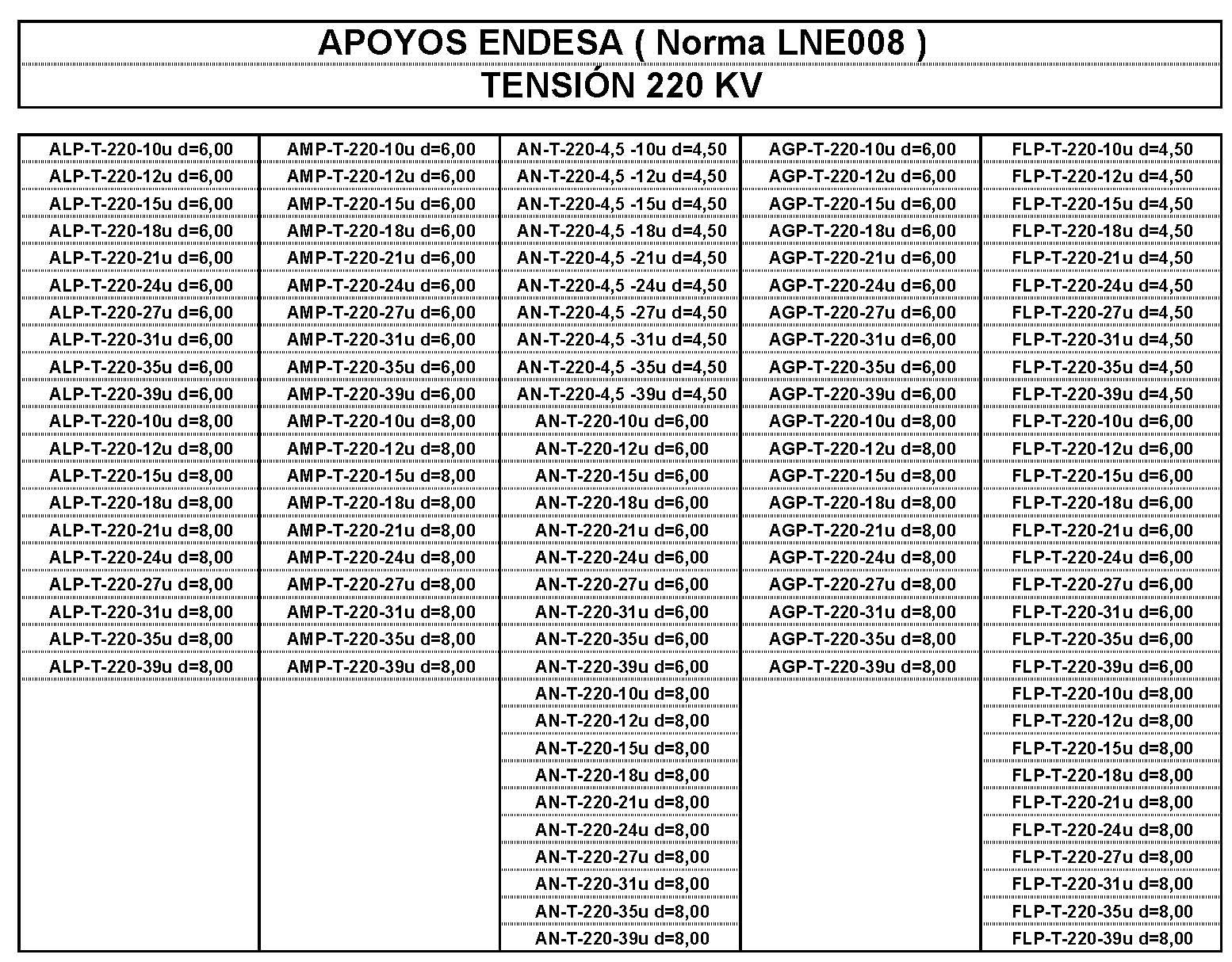

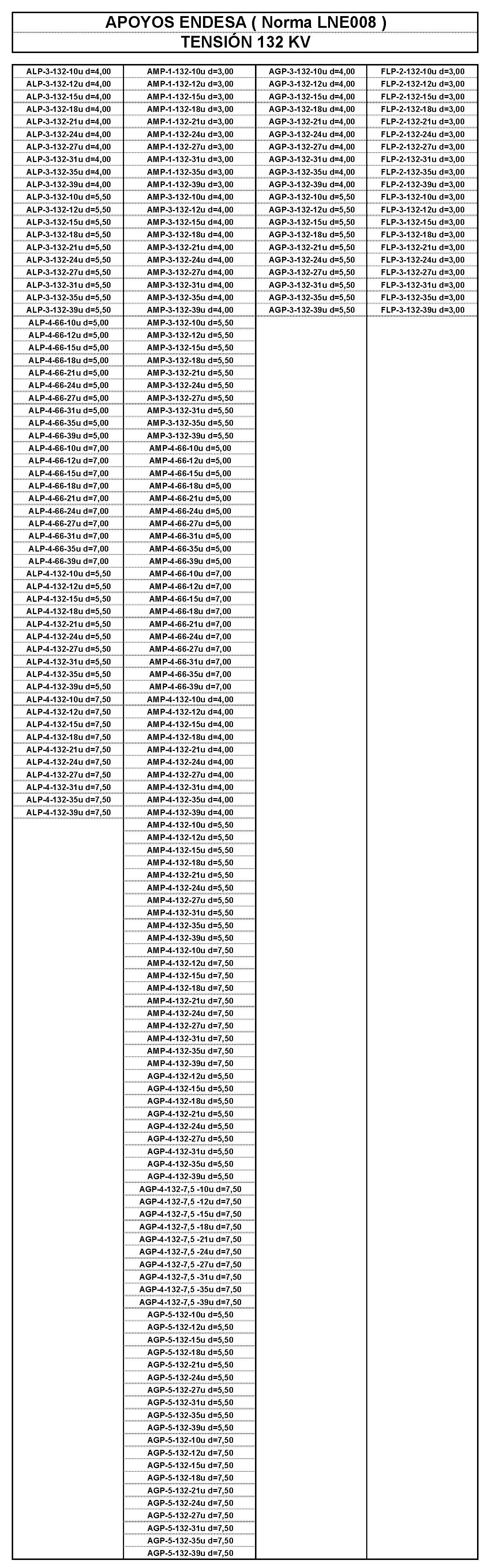

En la siguiente texto, reflejamos algunos de los apoyos de esta norma:
Ejemplo : ALP-1-66-10u D=3,00
TIPO DE APOYO : AL-1
FABRICANTE : P ( POSTEMEL )
TENSIÓN : 66 KV
ALTURA : 10 metros útiles
DISTANCIA ENTRE FASES : 3,00 m
Encuentre fichas de las torres para sus proyectos en Descargas
i-DE Redes Eléctricas Inteligentes - IBERDROLA
I-DE Iberdrola en sus famosas normas N.I. y sus manuales técnicos M.T. disponen de apoyos metálicos para distribución para tensión igual o superior a 30 kV.
Aquí exponemos los apoyos de las series 1 y 2 para la norma N.I. 52.15.01 “Apoyos metálicos de celosía para líneas eléctricas aéreas de 30, 45 y 66 Kv”.

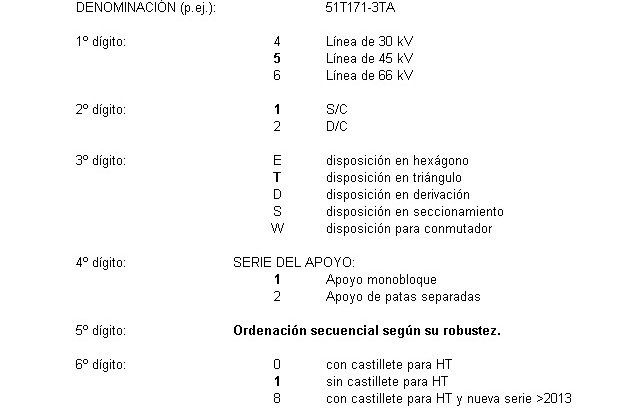

En la siguiente tabla, reflejamos como se designan los apoyos de esta norma y a continuación todas las posibilidades existentes :

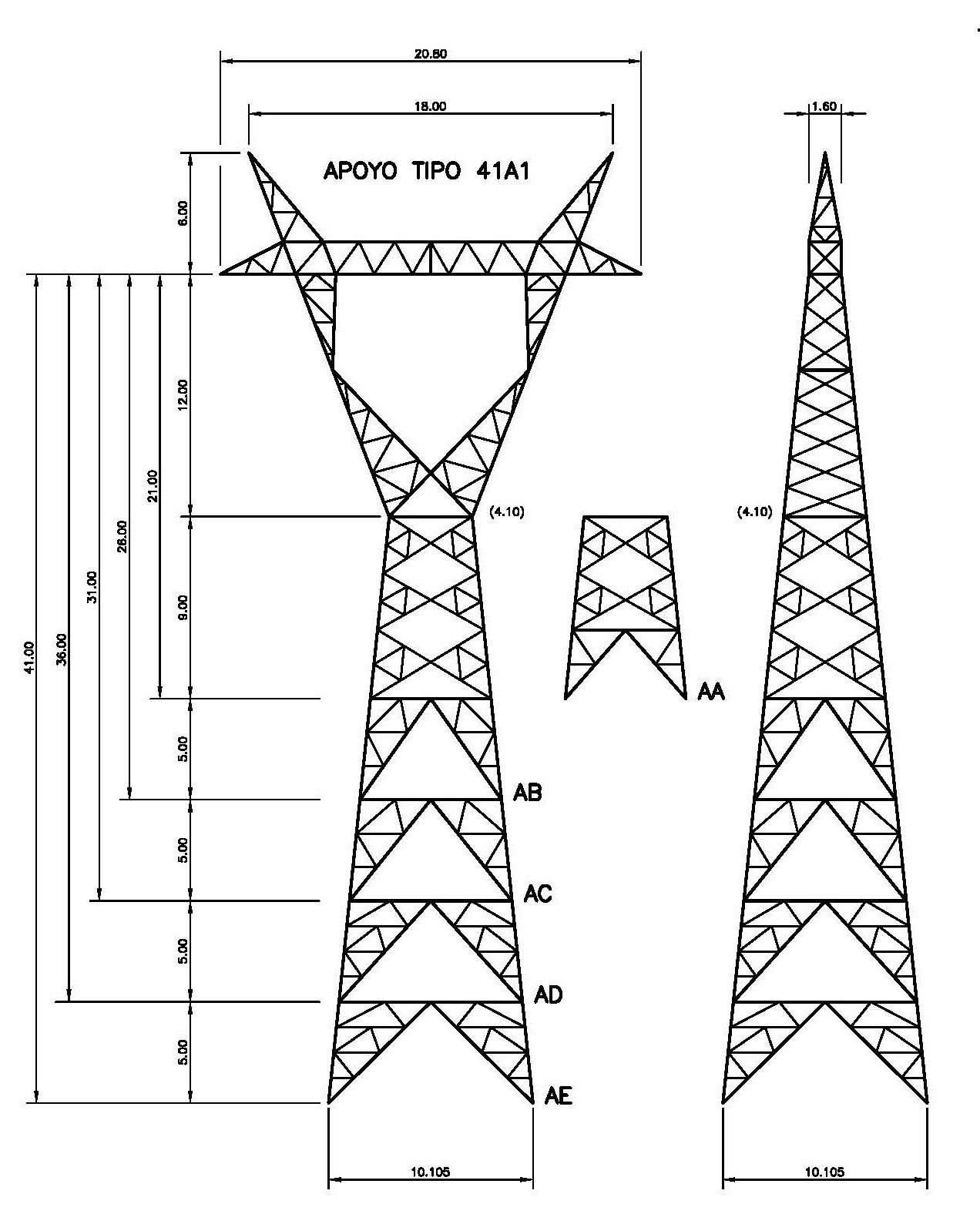

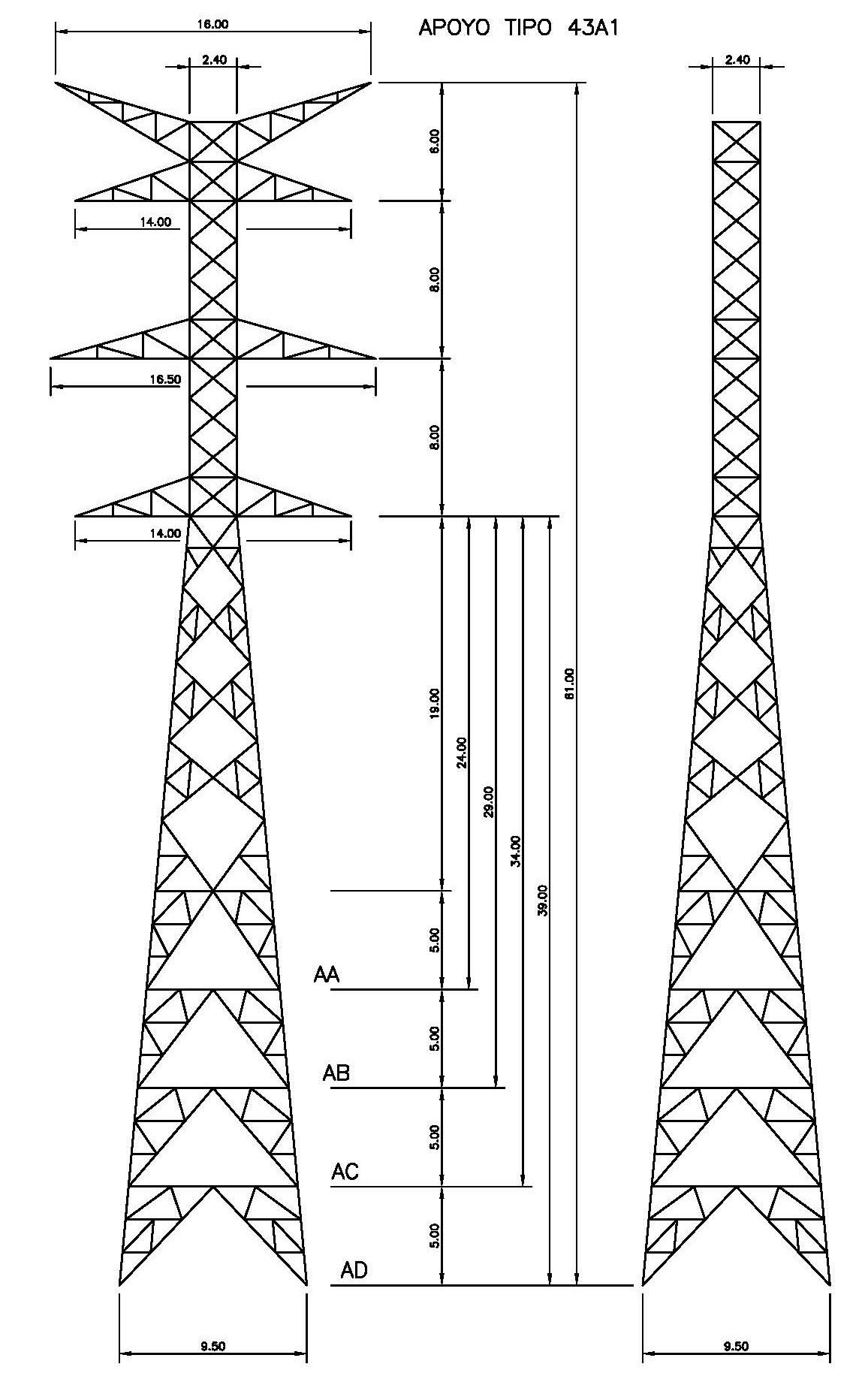

Apoyos norma N.I. 52.15.01 Serie 1 :
Red Eléctrica de España - R.E.E.
Al igual que las principales compañías de distribución del país, no sería menos que la primera compañía del mundo dedicada en exclusiva a la operación del sistema eléctrico y transporte de electricidad, no tuviese su propia serie de torres.

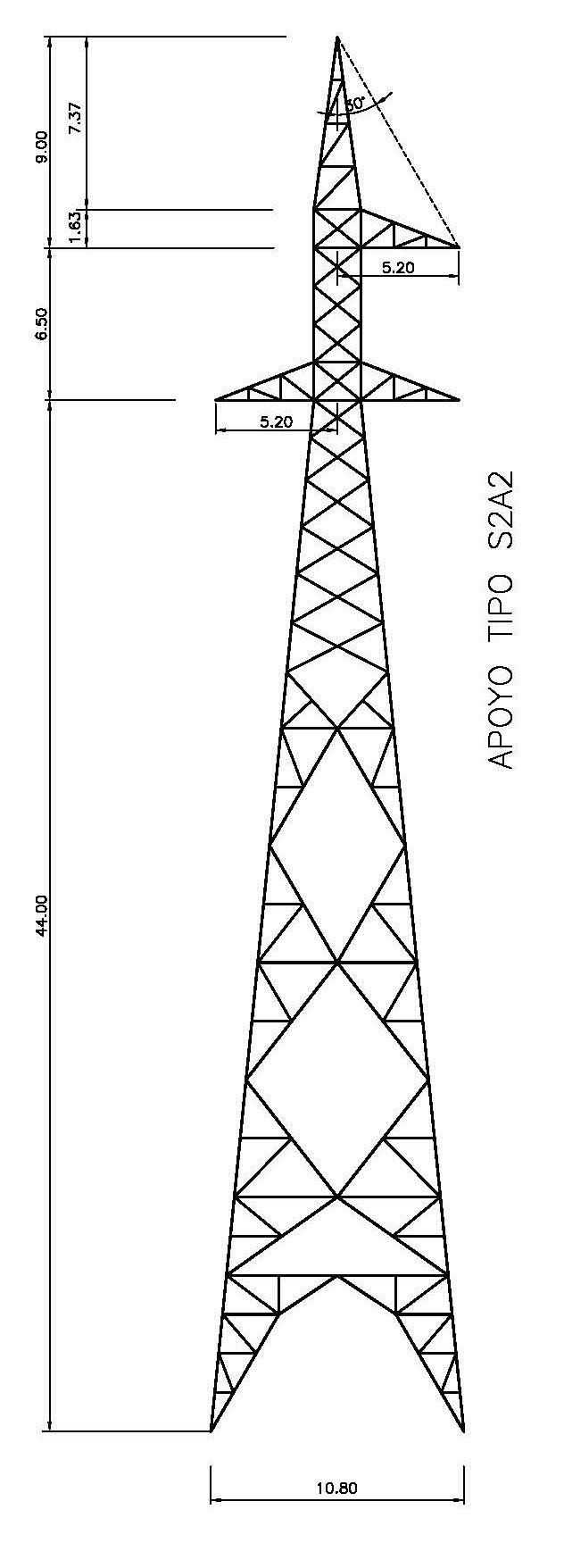

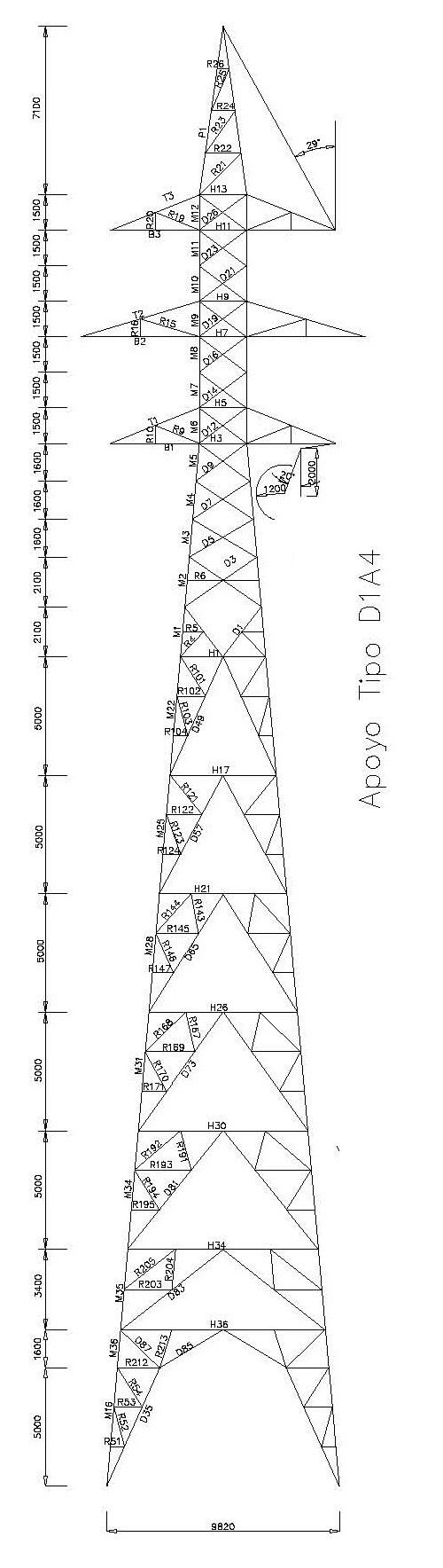

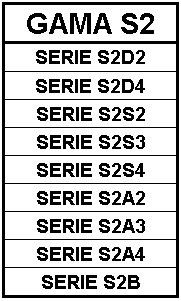

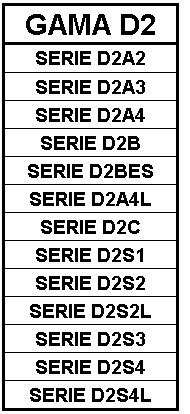

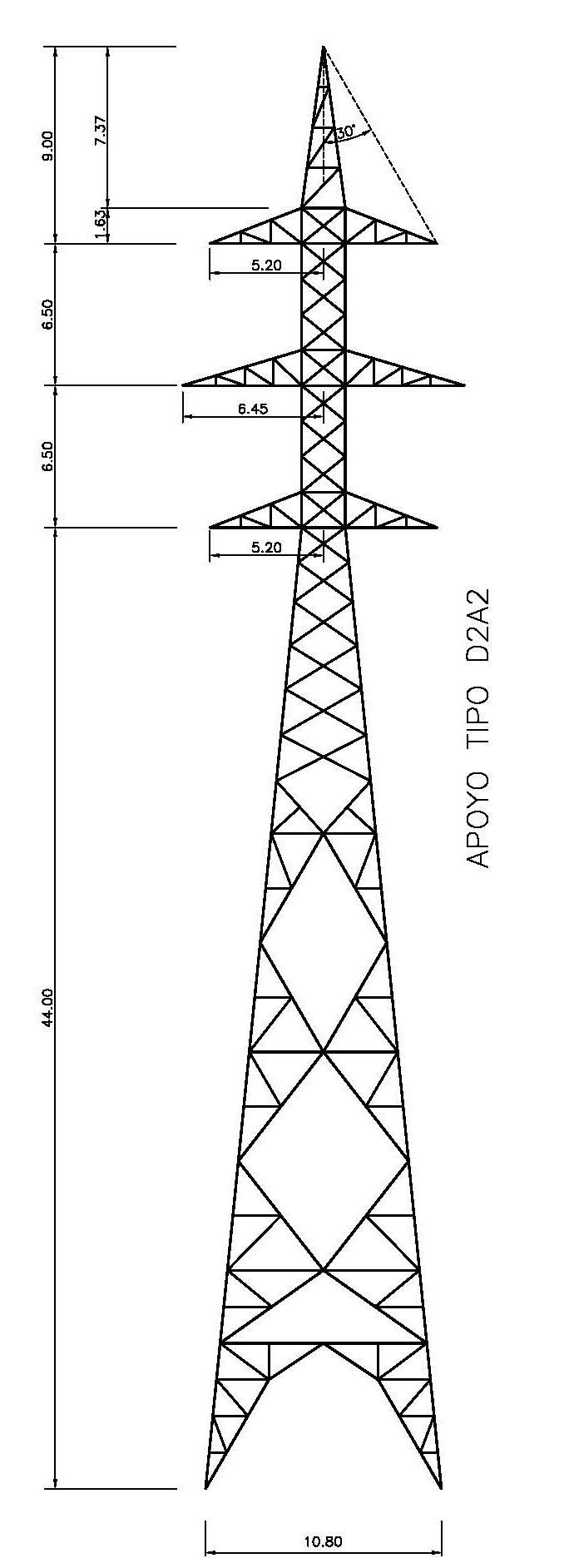

Aquí exponemos alguna torres más usadas actualmente en Red Eléctrica de España :
